產品概述
JYN1-40.5(F)間隔型移開式戶內金屬封閉開關設備(以下簡稱開關柜)系三相交流50HZ的戶內成套裝置,作為接收和分配網絡電能之用。適用于發電廠,變電所中系統額定最大電流為1000A,最高電壓不超過40.5KV的單母線或單母線分段的成套配電裝置。本型開關柜具有防止誤操作斷路器,防止帶負荷推拉手車,防止帶電掛接地線、防止帶接地線送電和防止誤入帶電間隔的“五防”功能。
使用環境
◆ 周圍介質溫度不高于+40℃,不低于-25℃(允許-30℃時儲運);
◆ 海拔高度不超過1000m;
◆ 相對濕度:日平均值不大于95%,月平均值不大于90%;
◆ 周圍空氣不受腐蝕性可燃氣體、水蒸氣等明顯污染;
◆ 無經常性的劇烈震動。
注:對任一特殊使用條件,用戶均應與制造廠協商,經雙方同意才可使用(對內絕緣而言,任一海拔高度其絕緣特性是相同的,不需要采用專門的措施,當海拔高度不超過2000M時,低壓輔助設備也不需要采取任何措施)。
結構特征
本開關柜屬間隔式結構,它由型鋼及鋼板彎制焊接而成的柜體與手車兩部分組成。手車按其用途風味斷路器手車、避雷器手車、“Y”形接法電壓互感器手車、“V”形接法電壓互感器手車、單相電壓互感器手車和站用變電器手車等七種。
開關柜所裝配的一次原件,包括真空斷路器(或六氟化硫斷路器)、操作機構、電流互感器、熔斷器、避雷器、電力變壓器等,在本產品的裝置條件下,應滿足各自產品的技術性能。
開關柜技術參數
(1)額定電壓:35KV
?。?)最高工作電壓:40.5KV
(3)最大額定電流:1000A
?。?)額定開斷電流:16KA/20KA/25KA/31.5KA
(5)額定關合電流(峰值):40KA/50KA/63KA/80KA
?。?)極限開斷電流(峰值):40KA/50KA/63KA/80KA
?。?)4秒熱穩定電流(有效值):16KA/20KA/25KA/31.5KA
?。?)外形尺寸(寬×深×高):1818×2400×2925mm
?。?)重量:1800Kg
?。?0)動荷重:向上約500Kg
向下約500Kg
?。?1)防護等級:IP2X
注:外形尺寸在深度方向未加副柜(副柜深850)

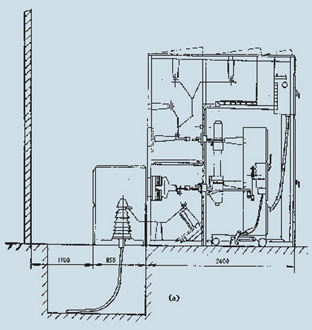

?。╝)電纜進出線示意圖

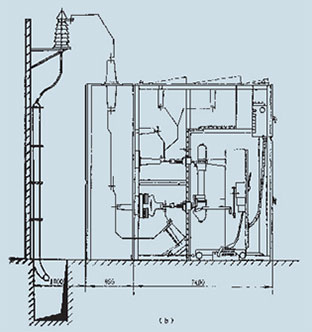

(b)架空進出線示意圖
