GBC-35保護型手車式戶內交流金屬封閉開關設備

GBC-35保護型手車式戶內交流金屬封閉開關設備

所屬分類 : 高壓配電柜
c19

產品概述


  GBC-35型手車式高壓開關柜三相式交流50HZ單母線系統的戶內保護型成套裝置,作為接受和分配35千伏的網絡點電能之用。GBC-35(Z)配用35kv真空斷路器,適用于切、合電容器組、電爐變壓器等頻繁操作場所。
  本型高壓開關柜適用于下列工作條件;
  ◆ 海拔高度不超過1000米
  ◆ 周圍介質溫度不高于+40℃,不低于-20℃
  ◆ 相對濕度不超過90%(+25℃);
  ◆ 沒有導電塵埃及足以腐蝕金屬和破壞絕緣的氣體的場所;
  ◆ 沒有爆炸危險的場所;
  ◆ 沒有劇烈震動和顛簸及垂直傾斜度不超過5度的場所。


技術數據


  高壓柜所配一次元件,包括真空斷路器(或少油斷路器)、操動機構、隔離開關、電流互感器、電壓互感器、熔斷器、避雷器、電力變壓器、R-C過電壓保護裝置等,在本產品的裝置條件下仍滿足各自產品的技術性能。

高壓柜的主要數據


序號

項目

單位

數據

1

額定電壓

Kv

35

2

最高工作電壓

Kv

40.5

3

額定電流

A

1000、1250、1600、2000

4

額定短路開段流

KA

12.5、16、20、25、31.5

5

動穩定電流(峰值)

KA

31.5 、40、50、63 、80

6

額定關合電流(峰值)

KA

31.5、40、50、63、80

7

4秒熱穩定電流

KA

12.5、16、20、25、31.5

8

外形尺寸(寬*深*高)

Mm

1818*2000*2900

9

重量(斷路器柜)

Kg

1600(其中斷路器手車約重620)

10

動荷重

向下

kg

約500

向上

約500


西高電氣

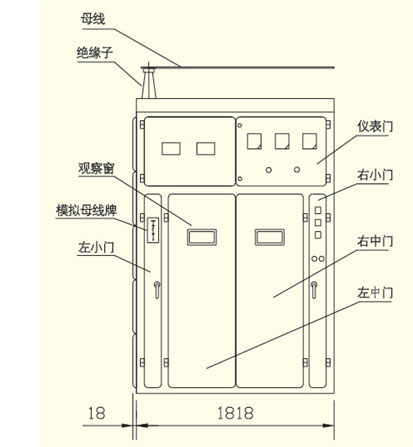

結構說明


  本開關柜為手車式結構,采用空氣絕緣為主。各相帶電體之間及相地之間絕緣距離不小于300毫米,只有個別方案柜的個別部位相間距離不足的才設置極間隔板。
  開關柜主母線采用矩形鋁母線水平架空于柜頂,前后可以觀察。聯絡母線一般采用φ50×5鋁管呈三角形布置在柜的下部,特殊情況(當電纜進出線兼聯絡時),采用交聯聚乙烯塑料電纜改制的固體絕緣聯絡母線。
  除柜后用鋼網遮欄以便觀察外,開關柜的正面、柜間及柜的兩側,均采用鋼板門或封板加以保護。
  開關柜柜體骨架有角鋼及鋼板彎制焊接而成,分隔成手車室、隔離觸頭室、電纜頭室、繼電器室、端子室以及儀表板等。
  為保證檢修的安全,上、下一次靜觸頭之間,手車室與柜頂主母線之間,均設有金屬隔板。下隔離觸頭與手車室之間設有絕緣隔板。
  開關柜設有識別裝置,以保證同類型手車可以互換,不同類型的手車不能推入。
  手車骨架由角鋼及鋼板彎制焊接而成。根據一次線路方案,共分為斷路器、三相和單相電壓互感器、避雷器、相間保護的組合式避雷器、隔離、變壓器、及R-C過電壓保護裝置等。
  各種手車的操作面均有金屬封板加以保護,上部和下部的保護板上開有觀察車內情況的視察室,中部是操作板,用于裝設操作把柄、聯鎖機構。
  根據使用的不同要求,開關柜還設有機械的或電氣的聯鎖裝置。
